Panneau acoustique Echo Performance · 50 mm
Panneau de 50 mm en fibres PET, posé en suspension, en îlot ou en applique murale. Performances mesurées selon EN ISO 354 et évaluées selon EN ISO 11654. Conçu, fourni et installé par Nokomis à Paris et en Île-de-France. Panneau acoustique Echo Performance.
Où cette gamme est pertinente

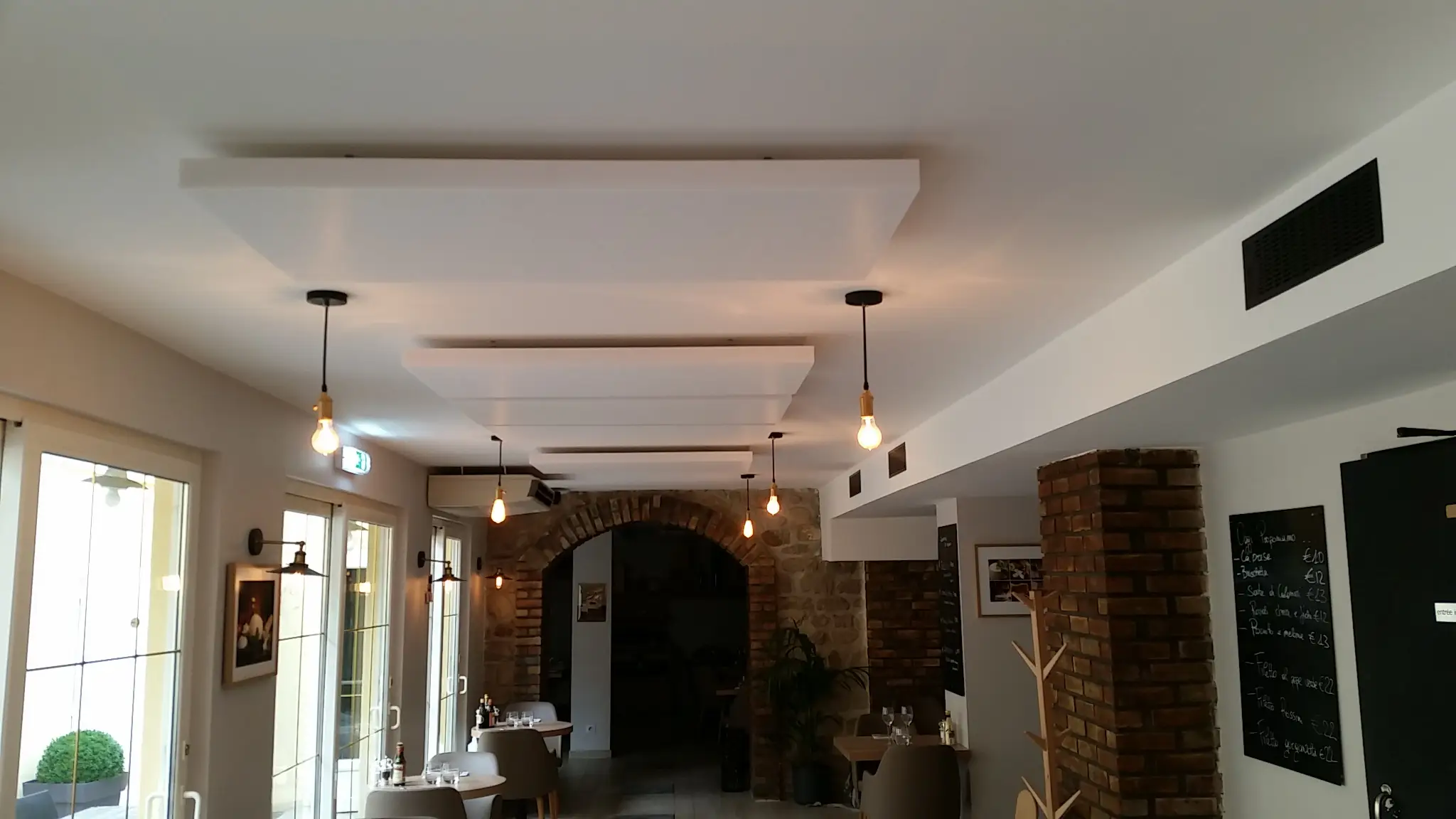

La pose suspendue exploite le plénum disponible et expose les deux faces du panneau au champ sonore. C’est la configuration la plus efficace de la gamme.
Traiter par zones plutôt que sur toute la surface : on cible les plateaux les plus denses et les zones de passage sans habiller l’intégralité du plafond.
Sur les grandes surfaces dures et vitrées, les panneaux muraux réduisent les réflexions qui brouillent la parole autour de la table.
Halls, salles polyvalentes et espaces de restauration : la même famille de panneaux se décline en formats et finitions adaptés au lieu.
Cette gamme correspond-elle à votre lieu ? Décrivez-nous l’espace, nous vous le dirons franchement.
Demander une préconisationDonnées techniques

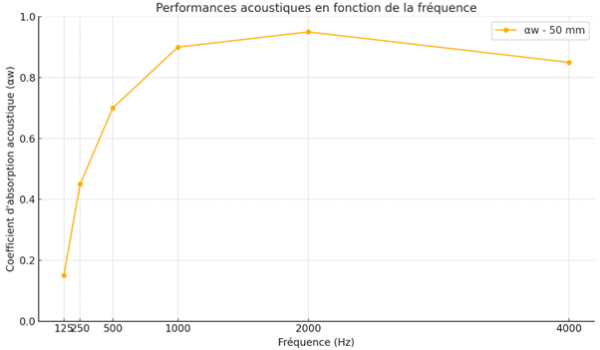

Coefficient d’absorption acoustique par bande de fréquence. Mesures selon EN ISO 354, évaluation selon EN ISO 11654.
| Fréquence | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz |
|---|---|---|---|---|---|---|
| αs | 0,15 | 0,45 | 0,70 | 0,90 | 0,95 | 0,85 |
Ces valeurs caractérisent le matériau, pas le résultat dans votre local : la performance obtenue dépend du volume, de la hauteur sous plafond, des matériaux en place et de la surface absorbante installée. Les formats, performances, finitions et classements applicables sont confirmés dans l’offre et les justificatifs propres au projet.
Comprendre les chiffres
Les valeurs d’absorption sont souvent citées sans être comprises, y compris dans les documents commerciaux. Voici ce qu’elles signifient réellement, et ce qu’elles ne signifient pas.
C’est la part de l’énergie sonore absorbée par le matériau à une fréquence donnée. 0 signifie que tout est renvoyé, 1 que tout est absorbé. Un panneau efficace à 1000 Hz peut être médiocre à 125 Hz : c’est pour cela qu’on publie la courbe complète et pas une valeur unique.
C’est une valeur unique calculée à partir de la courbe, selon EN ISO 11654, pour permettre la comparaison entre produits. Pratique en prescription, mais réducteur : deux panneaux au même αw peuvent se comporter très différemment dans les basses fréquences.
La norme qui définit comment la mesure est faite : en salle réverbérante, sur une surface d’échantillon donnée, dans des conditions reproductibles. Une valeur qui ne renvoie à aucune méthode de mesure n’a pas de valeur de prescription.
La norme qui définit comment on évalue et on classe les résultats de la mesure. C’est elle qui produit l’αw et les classes d’absorption.
L’espace d’air laissé derrière le panneau. Il agit comme une extension du matériau : plus il est important, meilleure est l’absorption dans les basses fréquences. C’est la raison pour laquelle un même panneau atteint 1,00 en suspension avec 200 mm de plénum, et une valeur inférieure collé directement sur une paroi.
Le classement européen de réaction au feu. B qualifie la contribution à l’embrasement, s l’émission de fumée, d la production de gouttelettes enflammées. s1 est meilleur que s2, d0 signifie aucune gouttelette enflammée. Le classement applicable dépend de l’épaisseur et de la configuration de pose, et il est confirmé projet par projet.
Aucune de ces valeurs ne décrit le résultat obtenu dans un local. Elles caractérisent le matériau. Le résultat dépend du volume, de la hauteur sous plafond, des matériaux en place et de la surface absorbante réellement installée.
Mise en œuvre
Le mode de pose n’est pas un détail d’exécution : il conditionne la performance obtenue et l’intégration visuelle. Il est arrêté après analyse des supports et des réseaux existants.
Pose directe sur un support plan, propre, sec et cohésif. C’est la solution la plus discrète et la plus rapide, retenue lorsque la paroi est saine et que l’épaisseur disponible est contrainte.
Sans lame d’air, l’absorption dans les basses fréquences est plus limitée qu’en suspension.Platines ou profils adaptés à la nature de la paroi. Retenue lorsque le support ne permet pas le collage, ou lorsque la dépose doit rester possible.
Permet de ménager une lame d’air selon le système retenu.Câbles ou chaînettes, avec un plénum défini au projet. Les deux faces du panneau sont exposées au champ sonore et la lame d’air améliore l’absorption dans les basses fréquences.
C’est la configuration la plus performante de la gamme : αw jusqu’à 1,00 avec un plénum de 200 mm.Intégration sur des systèmes apparents compatibles. Retenue en rénovation lourde ou lorsque l’acoustique est intégrée au dessin du plafond dès la conception.
Demande une coordination en phase études avec l’architecte ou l’agenceur.Nature, planéité et cohésion des supports. Repérage des réseaux et des équipements techniques. Validation des fixations et du calepinage. Protection des locaux et organisation de la manutention.
Prise de cotes sur site, préconisation mur ou plafond selon la zone de parole, fourniture des accessoires adaptés, coordination de pose et contrôle visuel final.

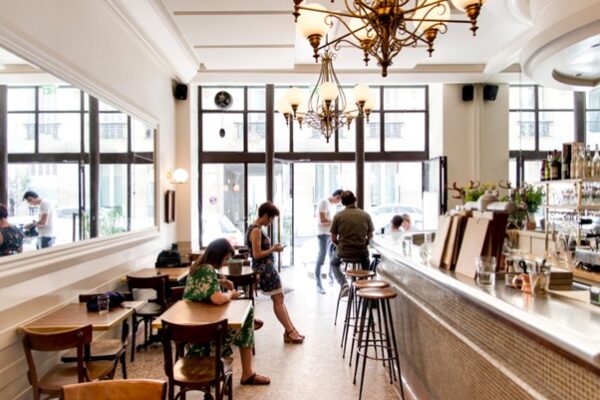

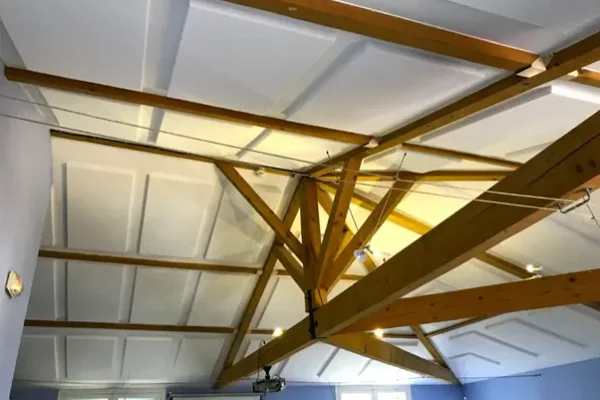

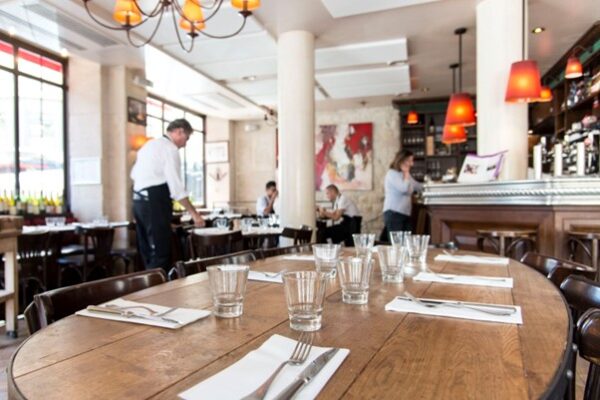

Réalisations Echo Performance
Chaque projet est dimensionné selon le volume, la hauteur sous plafond et les matériaux en place.
Prescripteurs et directions techniques
Performances mesurées selon EN ISO 354 et évaluées selon EN ISO 11654, réaction au feu B-s1,d0 ou B-s2,d0 selon configuration, plusieurs modes de pose et formats sur mesure. Fiches techniques et PV disponibles sur demande.
Les autres gammes
Selon la hauteur sous plafond disponible, les surfaces libres et le rendu recherché, une autre famille peut être plus pertinente.
80 et 100 mm · αw jusqu’à 1,00
Mousse à cellules ouvertes de forte épaisseur, pour les grands volumes où la performance doit être maximale.
Étudier cette solution →40 mm · αw jusqu’à 0,95
Format plus fin, pour une intégration discrète lorsque l’épaisseur disponible est contrainte.
Étudier cette solution →Selon votre type de lieu
Limiter la fatigue sonore et préserver la concentration.
Voir la page →Permettre la conversation à table sans élever la voix.
Voir la page →Améliorer l’intelligibilité dans les halls et salles polyvalentes.
Voir la page →Revenir à la présentation de nos solutions acoustiques · Combien de panneaux faut-il pour votre salle ? · Lire les témoignages clients
Questions fréquentes — Echo Performance
La correction acoustique traite la réverbération à l'intérieur d'un volume : elle rend la parole plus intelligible et réduit le brouhaha. L'isolation phonique empêche le son de passer d'un local à un autre, ou vers l'extérieur. Echo Performance relève de la correction acoustique intérieure. Nous ne réalisons pas d'isolation, ni de traitement des nuisances de voisinage.
En suspension, les deux faces du panneau sont exposées au champ sonore, et la lame d'air laissée derrière le panneau se comporte comme une extension du matériau absorbant. C'est ce qui améliore l'absorption dans les basses fréquences. Echo Performance atteint un coefficient d'absorption pondéré αw jusqu'à 1,00 en pose suspendue avec un plénum de 200 mm ; collé directement sur une paroi, sans lame d'air, la valeur est inférieure.
αw est le coefficient d'absorption pondéré, une valeur unique calculée à partir de la courbe d'absorption selon la norme EN ISO 11654. Une valeur de 1,00 correspond à une absorption maximale dans les conditions d'essai. Le mot « jusqu'à » est important : cette valeur est atteinte dans une configuration précise, en suspension avec un plénum adapté, et pas dans toutes les poses.
Cela dépend du volume du local, de la hauteur sous plafond, des matériaux en place et de l'usage de la pièce. Il n'existe pas de règle universelle du type « x % de la surface au plafond ». Une préconisation sérieuse indique une surface absorbante et une implantation, pas seulement une quantité de panneaux. Nous réalisons la prise de cotes sur site.
En fibres polyester PET, dont 70 % de matière recyclée, et le panneau est recyclable à 100 %. Il ne contient ni fibres minérales ni formaldéhyde et n'est pas fibrogène. Il est certifié OEKO-TEX Standard 100 Class 1 et classé A+ pour les émissions de composés organiques volatils dans l'air intérieur. Les panneaux sont fabriqués en France.
B-s1,d0 ou B-s2,d0 selon l'épaisseur et la configuration. Dans cette classification européenne, B qualifie la contribution à l'embrasement, s l'émission de fumée et d la production de gouttelettes enflammées. Le classement applicable à votre projet est confirmé au moment de l'offre, avec le procès-verbal correspondant.
Non, et personne ne peut l'affirmer sans étude. Nous aidons à améliorer le confort acoustique en tenant compte des repères applicables au secteur concerné. Une étude spécifique peut être nécessaire pour valider une conformité réglementaire, et elle relève d'un bureau d'études acoustiques.
Dans la très grande majorité des cas, non. La pose est planifiée par zone, en dehors des heures sensibles si nécessaire, et peut se dérouler en site occupé. Le créneau est défini avec vous en amont, après repérage des réseaux et validation du calepinage.
En clair
Echo Performance en contexte : ce que recouvrent les termes employés sur cette page.
Les panneaux Echo Performance visent une absorption sonore large bande, des graves aux aigus. Leurs performances acoustiques figurent par bande de fréquence dans le tableau ci-dessus. Le choix se fait sur le format, la finition et le mode de pose : une absorption sonore optimale dépend autant de l’emplacement des panneaux que de leur nombre.
Le panneau acoustique Echo Performance se décline en plusieurs formats et habillages tissu. Le choix d’un panneau acoustique Echo Performance se fait sur le format, la finition de chant et le mode de pose retenu.
Repère de mesure : ISO 354 — mesure de l’absorption en salle réverbérante. Une étude spécifique reste nécessaire pour valider une exigence réglementaire.
En résumé : le choix d’un panneau acoustique Echo Performance dépend du volume, de la hauteur sous plafond et du support. Nous préconisons le panneau acoustique Echo Performance adapté après analyse du lieu.
On parle de traitement acoustique pour désigner l’ensemble des interventions qui agissent sur le son d’un lieu. À l’intérieur de cette famille, la correction acoustique traite la réverbération dans un volume : elle fait retomber le bruit ambiant et rend la parole intelligible. L’isolation phonique, elle, empêche le son de passer d’un local à un autre — c’est un métier de paroi, pas de pièce. Nokomis Acoustique réalise de la correction acoustique intérieure. Nous ne faisons pas d’isolation phonique et nous ne traitons pas les nuisances sonores de voisinage.
L’absorption acoustique est la part de l’énergie sonore qu’un matériau retient au lieu de la renvoyer. Elle se mesure par un coefficient compris entre 0 et 1, bande de fréquence par bande de fréquence. Plus la surface de panneaux acoustiques installée est grande, plus l’absorption totale du local augmente, et plus le temps de réverbération — la durée pendant laquelle un son persiste après avoir été émis — diminue. C’est cette durée qui détermine le confort sonore ressenti.
Les panneaux muraux se collent ou se fixent sur une paroi : ils travaillent par une seule face, et servent surtout à casser les réflexions entre murs parallèles — le cas typique d’une salle de réunion rectangulaire. Les panneaux suspendus sont décrochés du plafond par des câbles ou des crochets : ils travaillent par leurs deux faces et bénéficient d’une lame d’air, ce qui les rend plus efficaces à surface égale. Une implantation en nuage ou en îlots fait office de plafond acoustique sans créer de faux plafond, ce qui convient bien aux plateaux d’open space.
Oui, et c’est un critère de choix autant qu’un critère technique. Un panneau acoustique Nokomis existe en formats rectangulaires et circulaires, en plusieurs coloris et en teintes RAL sur demande. L’objectif est qu’il se lise comme un parti pris décoratif et architectural, pas comme un équipement rapporté. C’est ce que demandent la plupart des architectes et des agenceurs avec qui nous travaillons. Nos panneaux sont Made in France.
Nokomis Acoustique est un acousticien établi à Paris, 1 rue de Condé, Paris 6ᵉ, et intervient dans toute l’Île-de-France. Nous concevons, fournissons et installons des solutions acoustiques sur mesure pour les bureaux et open spaces, les restaurants et hôtels, les ERP, les établissements scolaires et les lieux culturels. Nous intervenons ponctuellement en région pour les groupes et les enseignes que nous équipons déjà à Paris.
